一.产品简介

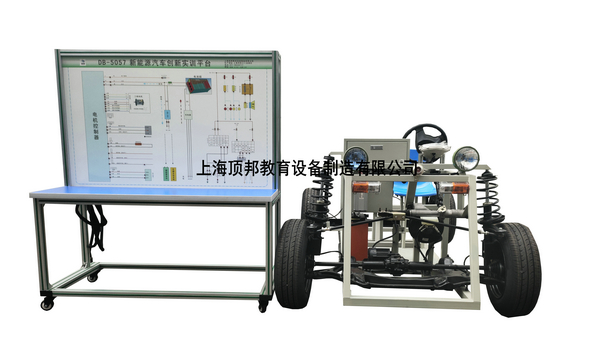

新能源汽车创新实训平台使用特制的车架底盘及全套电动车电机驱动桥系统研制而成。(地面可真实行驶);
该设备采用全新 纯电动车电机驱动系统实物为基础,由师生自由搭接实训平台。
适用于各类院校对纯电动车电机驱动系统动手搭接的教学需要。
动手搭接好后,整套装置可实现正常启动、前行、后退、加速、充电等基本工况,演示了纯电动汽车动力系统的工作特点。
二、功能特点
1.搭接好后,路面上真实可运行的纯电动电机驱动系统,充分展示纯电动电机驱动系统的组成结构与工作过程。
2.接通电源,操纵设备上的各种电器开关、按钮、真实演示纯电动车电机驱动系统的工作过程。
3.设备开放式设计,真实器件可自由搭接。
4.电动动力系统台架采用钢制框架式结构,整体结构坚固。
5.设备上配置相应的指示仪表,便于过程监控电动动力系统的状态。
6.器件外标注器件名字,方便教学开展。
7.整套实训装置由电动动力系统台架和控制系统台架两大部分组成,两者之间通过专用航空插头进行连接。
8.配套汽车多媒体教学软件(16合一)(投标时需现场演示十分钟,未演示者取消投标资格),适应所有的教材,内容丰富并可随意调取。合理地运用多媒体教学系统,可以很大程度上减轻老师讲课的工作量。内容分别是:1、汽车发动机构造与维修;2、汽车底盘构造与维修;3、汽车电器构造与维修;4、电控发动机原理与维修;5、自动变速器原理构造与维修;6、汽车空调构造原理与维修;7、汽车安全舒适系统原理构造与维修;8、汽车保养与维护;9、汽车车身构造与修复;10、汽车检测与故障诊断技术;11、汽车机械基础;12、汽车美容与装饰;13、汽车电学基础;14、汽车文化;15、汽车专业英语;16、汽车教学资源包。
三、技术规格
1.工作电源:48V
2.电机:48V1KW
3.工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
4.外形尺寸:
约120cm×80cm×150cm(动力系统台架)
检测面板1240*600*1700mm(控制系统台架)
四、实训项目
1.纯电动动力系统启动工况检测
2.纯电动动力系统前进工况检测
3.纯电动动力系统后退工况检测
4.纯电动动力系统停止工况检测
5.纯电动动力系统充电工况检测
6.纯电动动力系统综合故障检测
7.师生自由搭接电动车创新实训
五、基本配置(每台)

序号名  称主要部件、器件及规格数量
1电动车车架全套底盘附件等1
2控制系统台架冷板冲压结构,安装检测面板,尺寸1240mm×600mm×1700mm1
3电路故障设置与排除装置手动设置开关,15个故障1
4仪表系统48V电动车仪表,含电流表/转速表/电压表显示1
5电动汽车控制器48v1kw1
6电动汽车电动机48V1KW1
7加速踏板电子式1
8DC/DC变换器48V转12V15A1
9动力电池组48v40AH1
10操作开关点火开关、档位开关等1
11其他附件继电器盒、保险丝盒等1
12前桥悬挂机构大众桑塔纳20001
13后桥悬挂机构大众桑塔纳20001
14方向盘、转向柱、万向节、方向机、转向拉杆大众桑塔纳20001
15车轮R14  2053
16刹车系统前碟后鼓液压系统1
17驻车装置大众桑塔纳20001
18照明灯系统带大灯转向灯小灯刹车灯倒车灯1
19电动车充电器48V5A1
20电动车充电器插口及附件品字型插1
20保修卡与合格证配套1
21教师手册配套1
22搭接电动车附件与工具配套1




友情提示:
1、货品验收:阁下收货时请检查新能源汽车创新实训平台的货品外观,核实新能源汽车创新实训平台的数量及配件,拒收处于受损状态的新能源汽车创新实训平台;
2、质保:顶邦将为阁下提供新能源汽车创新实训平台产品说明书内的质保条件和质保期,在质保范围内提供对新能源汽车创新实训平台的免费维修,超出条件承诺时提供对新能源汽车创新实训平台的有偿维修;
3、退换货:阁下单方面原因导致的新能源汽车创新实训平台选型错误或新能源汽车创新实训平台购买数量错误,造成新能源汽车创新实训平台的退换货要求,将不被接受;
4、货期:新能源汽车创新实训平台的发货期为参考值,如您需要了解新能源汽车创新实训平台的精确货期,请与顶邦的销售人员联系;
5、如阁下对新能源汽车创新实训平台有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关新能源汽车创新实训平台的咨询。
