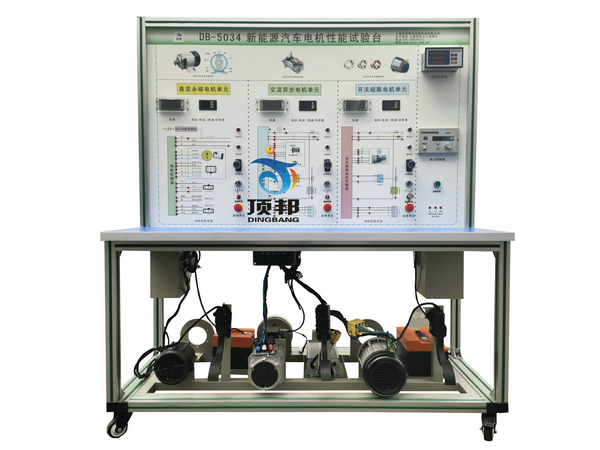

新能源汽车电机性能试验台


一、产品简介
新能源汽车电机性能试验台由实训台架、新能源汽车电池组、三种新能源汽车常用电机(直流永磁、交流异步、开关磁阻)、三种新能源汽车配套电机控制器、加速踏板、档位器、数显电压电流表、转速表、扭矩表、功率表、台式机电脑(外配套)等模块组成。

二、功能特点
1、设备可以模拟电动汽车在匀速,加速,减速,上坡,下坡状况下电机的状态,操作与真实电动汽车相一致。
2、实训台可以显示电机转动过程中的动态参数,如电压,电流,扭矩,转速,功率等。
3、电机测试上位机软件可以显示一段时间内电机扭矩,转速,功率的变化曲线,可以直观的显示这几项参数在电机加速,减速过程中的变化情况。
4、设备安装有故障考核装置,可以对线路进行故障设置,训练学生排除线路故障的能力,同时老师可以用设备对学生的能力进行考核。

5、★配套新能源汽车多媒体课件适应所有的教材,内容丰富并可随意调取。合理地运用多媒体课件教学系统,可以很大程度上减轻老师讲课的工作量。(包含以下内容):
1.新能源汽车分析
2.未来新能源汽车的发展
3.电动汽车基本知识
4.电动汽车基本结构与工作原理
5.电动汽车与混合动力汽车
6.蓄电池电动汽车结构与原理
7.电动汽车原理维修故障检测
8.纯电动车动力系统
9.纯电动车装调工艺
10.纯电动汽车电机及其控制器
11.纯电动汽车电子控制技术
12纯电动汽车高压原理设计
13.纯电动汽车驱动方案
14.电动汽车传动系统介绍
15.电动汽车各种电机对比
16.比亚迪K9F纯电动客车原理与操作
17.奇瑞M1EV与BYD E6的结构与工作原理

三、实训项目
1.电动汽车用直流永磁电机,在车辆匀速工况下,电机转速、电压、电流、扭矩、功率等参数的变化关系。
2.电动汽车用直流永磁电机,在车辆加速工况下,电机转速、电压、电流、扭矩、功率等参数的变化关系。
3.电动汽车用直流永磁电机,在车辆减速工况下,电机转速、电压、电流、扭矩、功率等参数的变化关系。
4.电动汽车用交流异步电机,在车辆匀速工况下,电机转速、电压、电流、扭矩、功率等参数的变化关系。
5.电动汽车用交流异步电机,在车辆加速工况下,电机转速、电压、电流、扭矩、功率等参数的变化关系。
6.电动汽车用交流异步电机,在车辆减速工况下,电机转速、电压、电流、扭矩、功率等参数的变化关系。
7.电动汽车用开关磁阻电机,在车辆匀速工况下,电机转速、电压、电流、扭矩、功率等参数的变化关系。
8.电动汽车用开关磁阻电机,在车辆加速工况下,电机转速、电压、电流、扭矩、功率等参数的变化关系。
9.电动汽车用开关磁阻电机,在车辆减速工况下,电机转速、电压、电流、扭矩、功率等参数的变化关系。
10.电机不转动情况的故障分析及排除。

四.基本配置(每台)

序号名称规格型号单位数量
1检测控制面板装有各种检测端子,彩色电路图和工作原理示意图,1200*900mm1
2点火开关配套3
3锂电池组配套2
4纯电动车直流永磁电机48V1KW1
5纯电动车交流异步电机60V1KW1
6纯电动车开关磁阻电机48V1200W1
7电机控制器与电机配套3
8车载充电器与充电接口与电池配套1
9DC-DC转换器48V转12V1
10档位开关电动车专用3
11油门控制装置电动车专用3
12直流接触器DZ471
13电源总开关配套3
14转速表、扭矩表、功率表配套1
15电压表 直流数显电流表 功率表配套1
16电机扭矩/功率/转速等测试装置配套PC软件1
17移动台架1240×600×1700mm(带自锁脚轮装置)1
18保险丝盒配套1
19保修卡/合格证配套1
20教师手册配套1
21故障模拟与排除装置配套1



友情提示:
1、货品验收:阁下收货时请检查新能源汽车电机性能试验台的货品外观,核实新能源汽车电机性能试验台的数量及配件,拒收处于受损状态的新能源汽车电机性能试验台;
2、质保:顶邦将为阁下提供新能源汽车电机性能试验台产品说明书内的质保条件和质保期,在质保范围内提供对新能源汽车电机性能试验台的免费维修,超出条件承诺时提供对新能源汽车电机性能试验台的有偿维修;
3、退换货:阁下单方面原因导致的新能源汽车电机性能试验台选型错误或新能源汽车电机性能试验台购买数量错误,造成新能源汽车电机性能试验台的退换货要求,将不被接受;
4、货期:新能源汽车电机性能试验台的发货期为参考值,如您需要了解新能源汽车电机性能试验台的精确货期,请与顶邦的销售人员联系;
5、如阁下对新能源汽车电机性能试验台有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关新能源汽车电机性能试验台的咨询。
