一、产品简介

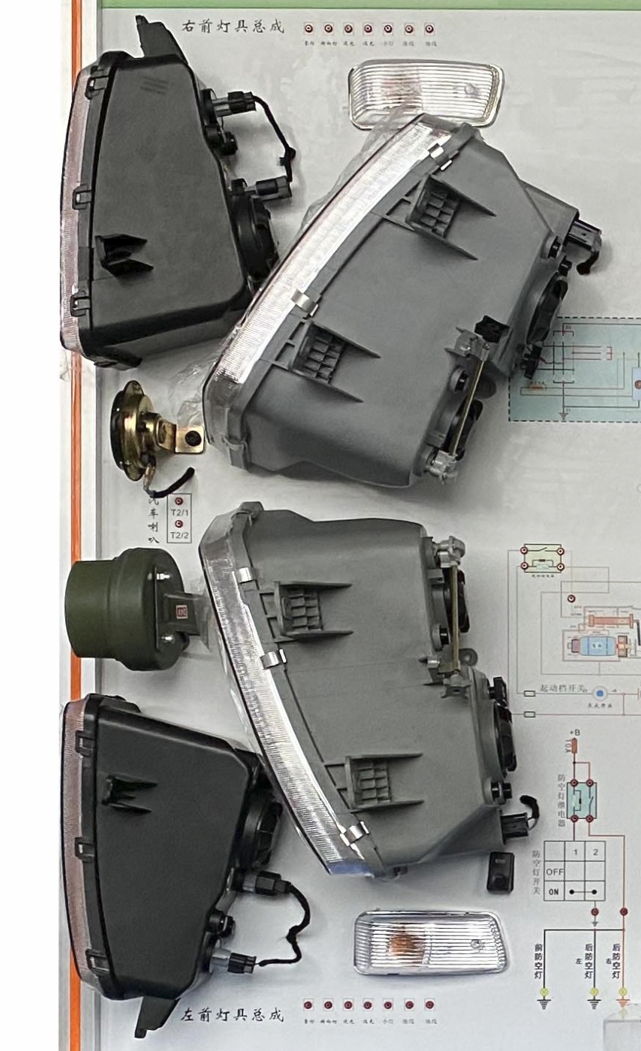

东风EQ1120G全车电器实训台采用东风天锦EQ1120G整车电器实物为基础，充分展示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。
东风EQ1120G全车电器实训台适用于学校对整车电器理论和维修实训的教学需要。

二、功能特点
1. 东风EQ1120G全车电器实训台由真实可运行的汽车整车电器系统，充分展示汽车整车电器系统的组成结构。
接通电源，操纵示教板上的各种电器开关、按钮、真实演示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的工作过程。

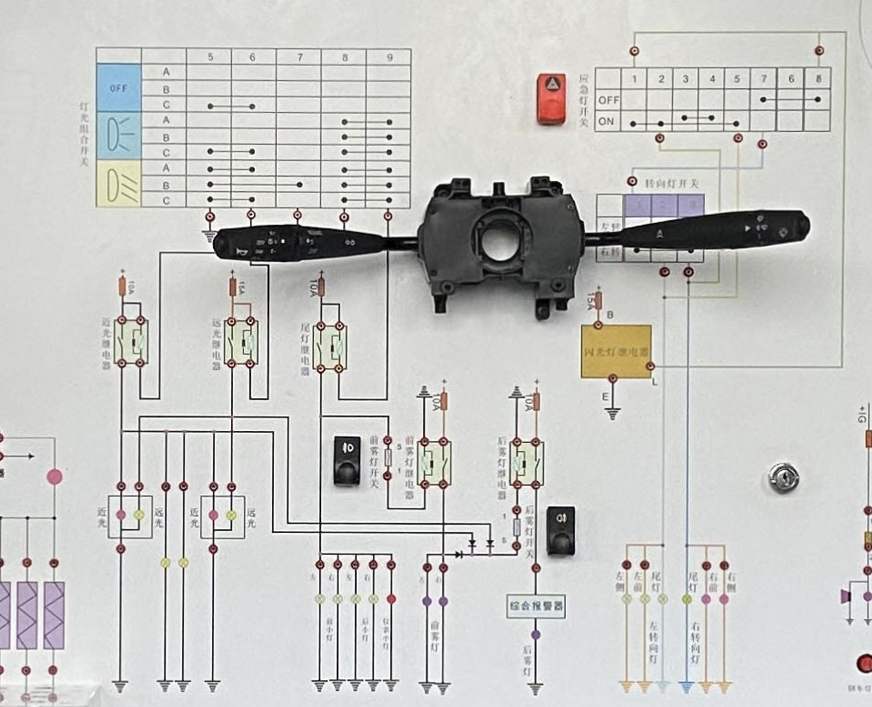

2. 东风EQ1120G全车电器实训台面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车整车电器各系统的工作原理。
3. 东风EQ1120G全车电器实训台示教板面板上安装有检测端子，可直接在面板上检测汽车整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4. 东风EQ1120G全车电器实训台设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，带自锁脚轮装置，底座上配有40cm的桌面，台面铺装32mm厚彩色高密度复合板，方便放置资料、轻型检测仪器等。
三、技术规格
    外形尺寸（约）：2080×700×1900mm(长×宽×高)
    动力电源：三相四线(或三相五线)380V±10% 50Hz
    工作电压：直流24V
    工作温度：-40℃～+50℃
    三相异步电动机
    型  号：YT 100L1-4
    电压：AC 220V/380V
    功率：2.2KW
    转速：1420r/min
四、基本配置（每台）
