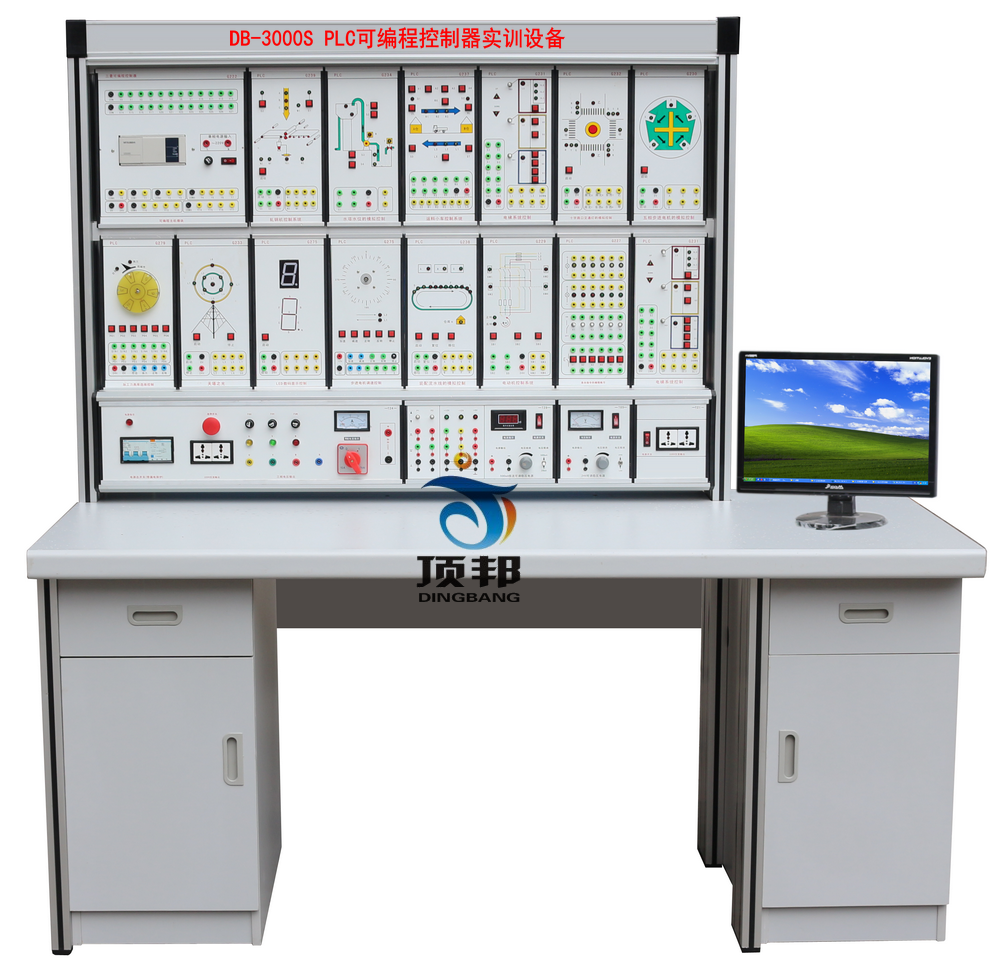

DB-3000S PLC可编程控制器实训设备

1 概述
本实训装置是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求,按照职业教育的教学和实训要求研发的产品。实验内容包括有PLC编程方法、指令系统、模拟量控制、联网通信等。符合大专院校机电一体化、电气自动化、自动控制、工业自动化、应用电子、计算机应用及其他相关专业的《PLC可编程控制器技术开发与应用实践》、《可编程控制器原理及其应用》、等课程的教学要求。还可增配网络通信模块,使PLC与PC机组成网络,实现数据的相互传递。

PLC可编程控制器实训设备

2:技术性能
2.1:输入电压:三相五线制 380 V(1±10%)50 Hz;
2.2:工作环境:环境温度为:-5℃~+40℃;
2.3:装置容量:<1KVA;
2.4:安全保护:漏电动作电流≤30mA 过流保护、熔断器保护;
2.5:外形尺寸:1650mm×660mm×1740mm
3:实训装置的基本配置及功能
本实训装置由实训桌、实训挂箱、实训器材等组成。
3.1:实训桌
3.1.1:实训桌主体结构采用铝合金刻模而成。
3.1.2:存贮柜:放置工具及电脑主机。尺寸为:350mm×490mm×700mm。左右各1个。
3.1.3:桌面:为防火、防水、耐磨高密度板,造型美观大方,坚固耐用,前部厚度为50mm。
3.1.4:防尘装置及标题架:标题架由铝合金、装置型号、厂址、服务电话组成,可自由拆卸,尺寸为1230mm×140mm×80mm;实验台在使用时,防尘装置可卷到标题架内,实验台未在使用时,防尘装置可把实验模块全部保护。
3.2:功能模块
3.2.1:功能模块可脱离实验台单独作为一个实验仪器使用,方便老师移动到教学地点,给学生最直观的感觉。
3.2.2:三相电源实验仪器:外部以采用3mm铝合金长方体为主体结构,尺寸为:600mm×160mm×165mm,三相380V输出、交直流220V输出,带漏电保护,每相带有保险装置,均有指示灯指示,设有外壳接地保护、缺相指示、急停保护、多次熔断丝保护、漏电保护等,可脱离实验装置单独做为一个实验仪器使用。独立编号:T24
3.2.3:混合电压输出实验仪器:外部以采用3mm铝合金长方体为主体结构,大小为300mm×160mm×165mm。每个输出接口有3mm和6mm的两种,24V直流稳压可调输出,指针电表指示,设有正负极提示LED,防止电源极性接反;0~240V交流输出,又可作双9V、双12V、双18V输出。可脱离实验台单独作为一个实验仪器使用.独立编号T08
3.2.4:市电插座输出:外部以采用3mm铝合金长方体为主体结构,大小为300mm×160mm×165mm。六孔220V插座。独立开关控制。可脱离实验台单独作为一个实验仪器。使用独立编号T22(提供专利证书)
3.2.5:以上实验仪器可自由拼接成一个实验仪器,要求高度宽度一致,整体排成一字,厂家要承诺提供电源的升级换代
3.3: 实验模块
3.3.1:PLC主机模块:外部以采用3mm铝合金长方体为主体结构,大小为300mm×300mm×110mm。采用FX1N-40MR,配备485网络,输入输出接口引至面板,电源独立开关控制。接口采用四种不同颜色。采用独立模块,带有独立编号.
3.3.2:指令编程模块:外部以采用3mm铝合金长方体为主体结构,大小为150mm×300mm×110mm。 有5个大指示灯的红色黄色绿色白色各不少于3个,按钮不少于8个开关不8个输入输出借口全部引至面板,接口采用四种不同颜色。采用独立模块,带有独立编号。
3.3.3:四节传送带的控制:外部以采用3mm铝合金长方体为主体结构,大小为150mm×300mm×100mm,面板颜色为彩色,至少3种颜色以上,接口插座采用四种不同颜色。采用独立模块,带有独立编号。
3.3.4:电动机的自动控制:外部以采用3mm铝合金长方体为主体结构,大小为150mm×300mm×100mm,面板颜色为彩色,至少3种颜色以上,接口插座采用四种不同颜色。采用独立模块,带有独立编号。
3.3.5:五相步进电机控制:外部以采用3mm铝合金长方体为主体结构,大小为150mm×300mm×100mm,,面板颜色为彩色,至少3种颜色以上,接口插座采用四种不同颜色。采用独立模块,带有独立编号。
3.3.6:多层电梯的控制:外部以采用3mm铝合金长方体为主体结构,大小为150mm×300mm×100mm,面面板颜色为彩色,至少3种颜色以上,接口插座采用四种不同颜色。采用独立模块,带有独立编号。(输入输出接口不少于20个)
3.3.7:十字路口交通灯:外部以采用3mm铝合金长方体为主体结构,大小为150mm×300mm×100mm,,面板颜色为彩色,至少3种颜色以上,接口插座采用四种不同颜色。采用独立模块,带有独立编号。(输入输出接口不少于12个)
3.3.8:天塔之光的控制:外部以采用3mm铝合金长方体为主体结构,大小为150mm×300mm×100mm,面板颜色为彩色,至少3种颜色以上,接口插座采用四种不同颜色。采用独立模块,带有独立编号。(输入输出接口不少于14个)
3.3.9:水塔自动供水:外部以采用3mm铝合金长方体为主体结构,大小为150mm×300mm×100mm,面板颜色为彩色,至少3种颜色以上,接口插座采用四种不同颜色。采用独立模块,带有独立编号。(输入输出接口不少于10个)
3.3.10:液体混合控制:外部以采用3mm铝合金长方体为主体结构,大小为150mm×300mm×100mm,面板颜色为彩色,至少3种颜色以上,接口插座采用四种不同颜色。采用独立模块,带有独立编号。(输入输出接口不少于14个)
3.3.11:机械手控制:外部以采用3mm铝合金长方体为主体结构,大小为150mm×300mm×100mm,面板颜色为彩色,至少3种颜色以上,接口插座采用四种不同颜色。采用独立模块,带有独立编号。(输入输出接口不少于15个)
3.3.12:装配流水线:外部以采用3mm铝合金长方体为主体结构,大小为150mm×300mm×100mm,,面板颜色为彩色,至少3种颜色以上,接口插座采用四种不同颜色。采用独立模块,带有独立编号。(输入输出接口不少于12个)
3.3.13:轧钢机控制:外部以采用3mm铝合金长方体为主体结构,大小为150mm×300mm×100mm,面板颜色为彩色,至少3种颜色以上,接口插座采用四种不同颜色。采用独立模块,带有独立编号。(输入输出接口不少于12个)
3.3.14:运料小车:外部以采用3mm铝合金长方体为主体结构,大小为150mm×300mm×100mm,面板颜色为彩色,至少3种颜色以上,接口插座采用四种不同颜色。采用独立模块,带有独立编号。(输入输出接口不少于19个)
3.3.15:LED数码显示:外部以采用3mm铝合金长方体为主体结构,大小为150mm×300mm×100mm,接口插座采用四种不同颜色。采用独立模块,带有独立编号。
3.4:实训器件
3.4.1:提供PLC实验说明书1份;
3.4.2:提供实训导线1套;
3.5:软件
3.5.1:提供三菱编程软件GX 编程环境和FXGPWIN_C。
3.5.1:提供仿真软件。
3.5.2:提供三菱PLC学习软件FX-TRN-BEG-C。
3.5.3:提供程序示例。
3.5.4:提供组态工控软件。可组成1:N工控局域网。
3.5.5:提供组态源代码。
3.5.6:提供PLC学习课件PPT。
4:实验项目
4.1:PLC实验项目
4.1.1:基本指令的编程模块
4.1.2:四节传送带模块
4.1.3:电动机的自动控制模块
4.1.4:步进电机的PLC控制模块
4.1.5:多层电梯控制模块
4.1.6:十字路口交通灯的PLC控制模块
4.1.7:天塔之光的实验挂箱模块
4.1.8:水塔自动供水的PLC控制模块
4.1.9:液体混合装置的实验模块
4.1.10:运料小车控制模拟模块
4.1.11:装配流水线模块
4.1.12:轧钢机控制模块
4.1.13:数码显示控制实验
4.1.14:机械手
4.1.15:并行链接实验
4.1.16:N:N实验
5:配置清单


序号 配置 名称 规格/型号 数量 备注
1

主体框架 铝合金 1套 详见方案3.1.1
2 储藏柜 木质 2只 详见方案3.1.2
3 桌面   1套 详见方案3.1.3
4 标题架及防尘帘幕   1套 详见方案3.1.4
5


三相电源实验仪器 T24 1只 详见方案3.2.2
6 混合电压实验仪器 T08 1只 详见方案3.2.3
7 市电插座输出 T22 1只 详见方案3.2.4
8


PLC主机挂箱 G222 1只 详见方案3.3.1
9 基本指令挂箱 G227 1只 详见方案3.3.2
10 四节传送带 G228 1只 详见方案3.3.3
11 电动机控制 G229 1只 详见方案3.3.4
12 步进电机控制 G230 1只 详见方案3.3.5
13 电梯控制系统 G231 1只 详见方案3.3.6
14 十字路口交通灯 G232 1只 详见方案3.3.7
15 天塔之光 G233 1只 详见方案3.3.8
16 水塔自动供水 G234 1只 详见方案3.3.9
17 液体混合装置 G235 1只 详见方案3.3.10
18 机械手模块 G236 1只 详见方案3.3.11
19 运料小车 G237 1只 详见方案3.3.12
20 装配流水线 G238 1只 详见方案3.3.13
21 轧钢机 G239 1只 详见方案3.3.14
22 数码显示 G275 1只 详见方案3.3.15
23 实训
器件
实验指导书及导线 DB-3000S 1套 详见方案3.4
24 实验导线 DB-3000S
25 光盘 软件   1个 详见方案3.5
