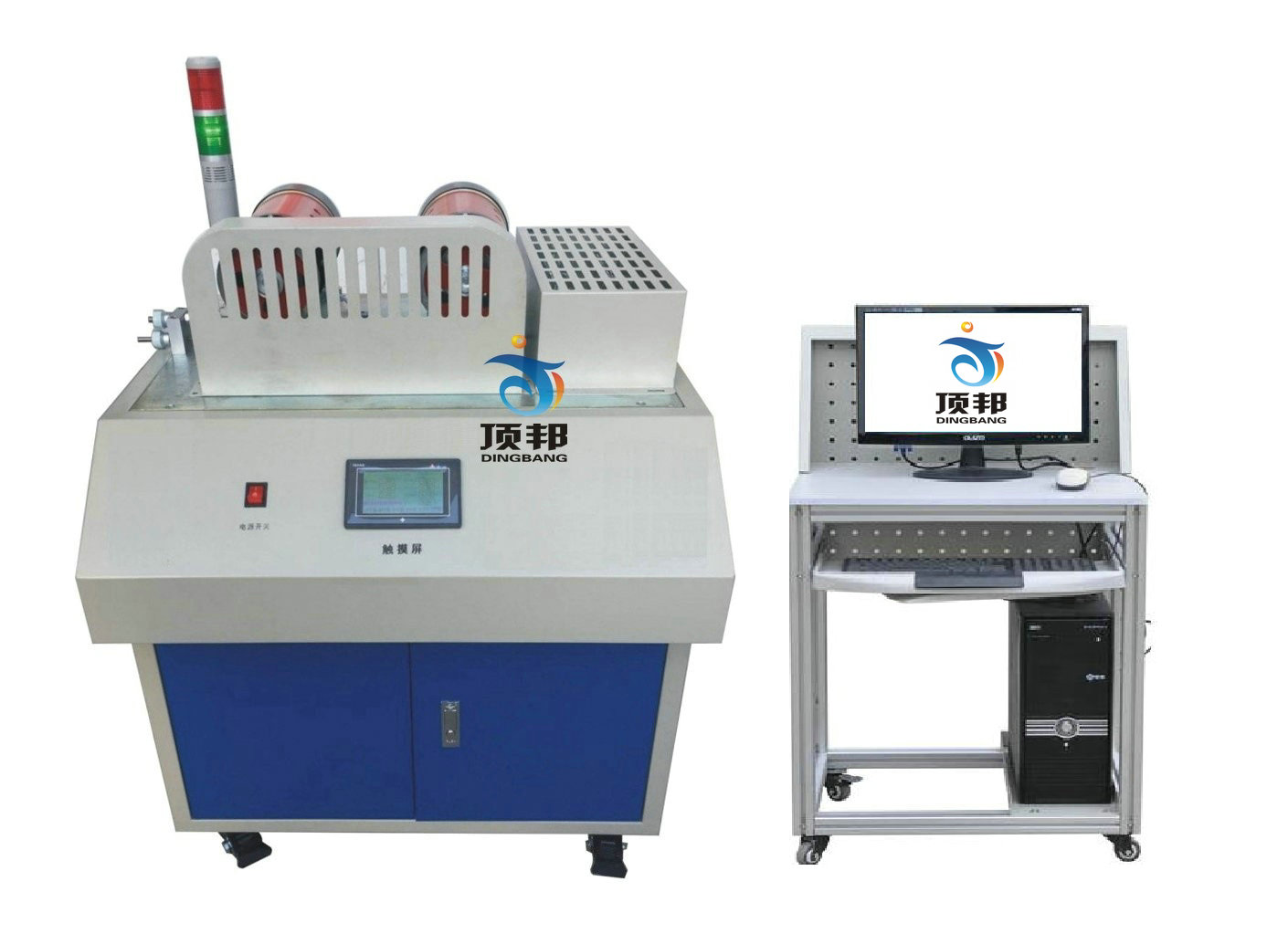

带传动效率测试分析实验台
一、实验内容:
1、带、链传动效率的测定,通过计算机测试分析软件测试并自动绘制滑差曲线和效率曲线;
2、通过触摸屏显示面板显示面板读数进行平皮带传动效率的测定,人工绘制滑差曲线和效率曲线。
二、性能特点:
1、利用拉压传感器独特的张紧力测试装置,来测试皮带的张紧力,能实现皮带传动受力分
析实验;
2、带传动的张紧力通过旋钮调节,张紧力的大小通过传感器获得,并在触摸屏显示面板上
   显示;
3、采用传感器和A/D采集并转换成主动带轮和从动带轮的驱动力矩和阻力矩数据,采用角位移传感器和A/D板采集并转换成主、从动带轮的转数。最后输入计算机进行处理作出滑动曲线和效率曲线;
4、带传动实验台与触摸屏显示面板为集成一体(显示面板非独立装置),触摸屏显示面板上有显示转矩、转速、张紧力、加载、主电机输入电压电流,从电机输入电压电流等项目;并且通过触摸屏的上加速和减速按扭可以控制电机转速的变化。
5、带传动效率测试分析实验台可通过计算机测试分析软件进行皮带传动的运动模拟,可观察弹性滑动及打滑现象;
6、计算机测试分析软件功能强大,可自动或人机结合进行测试分析、理论仿真、保存数据和提交实验报告。
7、带传动实验台配备有上位机及上位机测控软件。、
1)上位机测控软件,能获取带传动实验数据并进行数据处理。
2)上位机配置:CPU为双核,主频≧3.3GHZ,内存≧8G,硬盘空间≧500G。
三、上位机测控软件内容及特点:
1、利用串口实现数据采集箱与电脑之间的通讯;
2、可以实时显示运动参数的适时变化曲线;

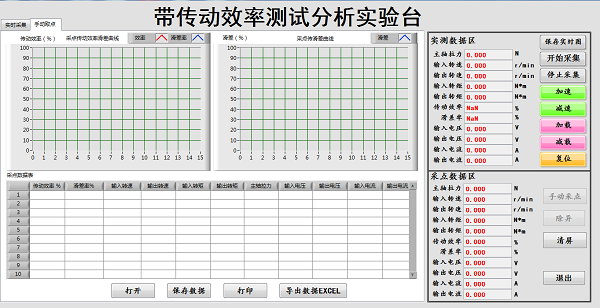

软件界面

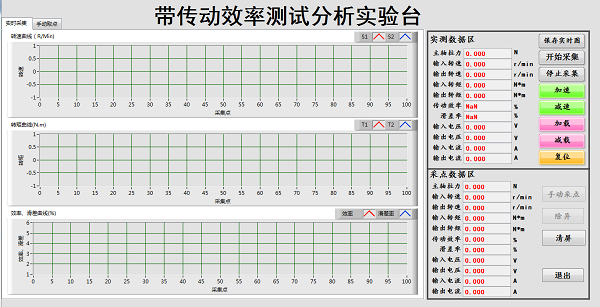

带传动实验台软件界面

带传动实验台软件界面

四、造型及表面处理:
1、大气美观、实物感强、加工精细;
2、金属外露件镀铬、其他表面防锈处理加喷塑;
3、塑表面平整、光滑清、清洁无划痕和脱落斑点。
五、主要技术参数:
1、驱动电机功率:355W
2、负载电机功率:355W、负载变动范围:0-300W(有级)
3、调速方式:电子调速;
4、调速范围:0-1500rpm;
5、带轮基准直径:
平带轮D1=D2=120mm;
平带轮采用复合材料制成,带长880×18×2mm;
     平底带轮:D1=D2=120mm 带轮包角=180°
6、三角带轮:D1=D2=120mm 带轮包角=180°
7、额定转矩:T=1.68N·m ;
8、测力矩传感器:量程=10kg、精度:1%FS ;2个
9、拉压传感器:量程=10kg精度:0.3%FS ;1个
10、光电编码器:2个、脉冲:1024P
11、外形尺寸:740×475×1100mm;
12、重量(约):100kg;
六、实验台基本配置:
1、测力传感器:2个:量程5kg;
2、拉压传感器:1个、量程5kg;
3、光电编码器:2个、脉冲:1024P
4、测试分析软件:1套;
5、随机工具:1套;

友情提示:
1、货品验收:阁下收货时请检查带传动效率测试分析实验台的货品外观,核实带传动效率测试分析实验台的数量及配件,拒收处于受损状态的带传动效率测试分析实验台;
2、质保:顶邦将为阁下提供带传动效率测试分析实验台产品说明书内的质保条件和质保期,在质保范围内提供对带传动效率测试分析实验台的免费维修,超出条件承诺时提供对带传动效率测试分析实验台的有偿维修;
3、退换货:阁下单方面原因导致的带传动效率测试分析实验台选型错误或带传动效率测试分析实验台购买数量错误,造成带传动效率测试分析实验台的退换货要求,将不被接受;
4、货期:带传动效率测试分析实验台的发货期为参考值,如您需要了解带传动效率测试分析实验台的精确货期,请与顶邦的销售人员联系;
5、如阁下对带传动效率测试分析实验台有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关带传动效率测试分析实验台的咨询。
