初.中.高级电工考核柜

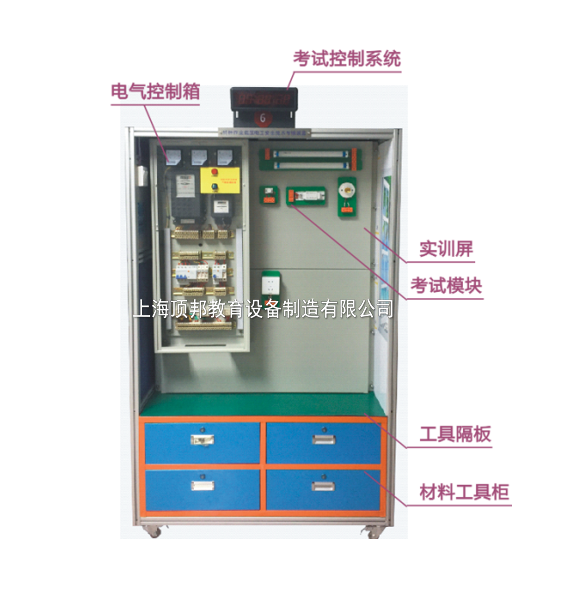

1、低压电工实操考试照明考核柜外形尺寸:1200×550mm×2200mm。
2、参数:(1)额定电压:AC380V±5%。(2)额定电流:32A以上。(3)频率:50Hz。(4)环境温度:-10℃~40℃。(5)相对湿度:≤80%(25℃)。(6)外形尺寸:定制
3、设备配置:低压电工实操考试照明考核柜柜内装有单联开关、双联开关、单三相电度表、照明灯、日光灯等各种实训元器件,且所有器件的接线都在接线端子排上进行接线,从而避免了因长时间在器件本身进行走线而导致其损坏,通过走线槽进行工艺布线。内含:电源开关(单相断路器3只、三相断路器1只)、电能表2只、照明灯(白炽灯、日光灯各1个)、熔断器2个(备注额定电流32A以上)、漏电保护器1个、组合开关1个、单双联开关各1个及接线端子若干。
/uploads/allimg/191031/1-191031125559458.png
4、本考核设备可完成多个电工类基本实操训练:(1)直接式单相电度表的接线;(2)三相用户的电度表接线;(3)带互感器的三相电度表接线;(4)三只电流互感器、三只电流表作△形接线的测量;(5)三只电流互感器、三只电流表作Y形接线的测量;(6)室外照明灯的安装;(7)三相三线制线路上安装照明灯具;(8)日光灯的安装与接线;(9)使用双联开关控制一具照明灯的线路连接;(10)直流电路上直接式电压表及电流表的测量;(11)使用一只电压表测量三相电压;(12)三相四线三分路选用漏电保护开关的接线等。

5、安全防范结构要求:如牢固接地,按钮指示灯内置,电机防护罩等,结构不能偏离工业 实际应用,柜内包含电气实操/考核板,工具隔板、电机及电机安装板等。
6、接线端子:因该设备为高频率使用设备,接线端子必须坚固耐用,易拆易换,并配备有足量的备件。
7、工艺要求:电气板上的电气元件排布,要求合理、美观、操作方便、空间充裕。设备仿真实际照明安装形式,体现室内/室外、墙内/墙外的作业环境;
8、接线端子:因该设备为高频率使用设备,接线端子必须坚固耐用,易拆易换,并配备有足量的备件。
9、工艺要求:电气板上的电气元件排布,要求合理、美观、操作方便、空间充裕,端子号码必须按统一规范机打编排,利于考生实操和考核。
10、实训模块。
(1)各实验器材器具、插座、开关等,采用模块化形式,以便于组织和实施考试工作,考试模块与实验屏之间采取快速连接方式:任何一个考试模块,均可在20秒之内实现取、放、固定到底板上或更换,并可根据考试电路的要求,平滑移动到实验屏上任意位置。
(2)模块底板(基座)的制作要求:模块底板采用电木或者聚乙烯等绝缘材料一次成型,要求无毒、无味,具有良好塑性;外形设计人性化,符合人体工学,具有安全性,其存取、放置、移动的过程中应可实现安全、舒适、自然的操作;模块底板必须具备重复利用的特性,同一孔位通过M3或M4自攻螺丝安装、更换接线端子排30次以上,模块底板上的螺丝底孔依然不滑牙、松坏,且底板不变形。
11、设备应配有一个长度不小于1200mm,宽度不小于600mm的实验屏,作为实训考核操作的平台,考试中根据考试内容和电路图纸要求,将各考试模块固定到实验屏上进行连线等操作;实验屏厚度不得小于3mm,坚实稳固不松动,表面平整光滑,并经过喷涂、烤漆处理,可在其上书写、绘图。
