DB-JMH02 曲柄摇杆机构计算机设计仿真测试综合实验台

曲柄摇杆机构计算机设计仿真测试综合实验台用于典型的平面连杆机构的设计和综合性实验,是构建机械原理实验室的重要设备之一。

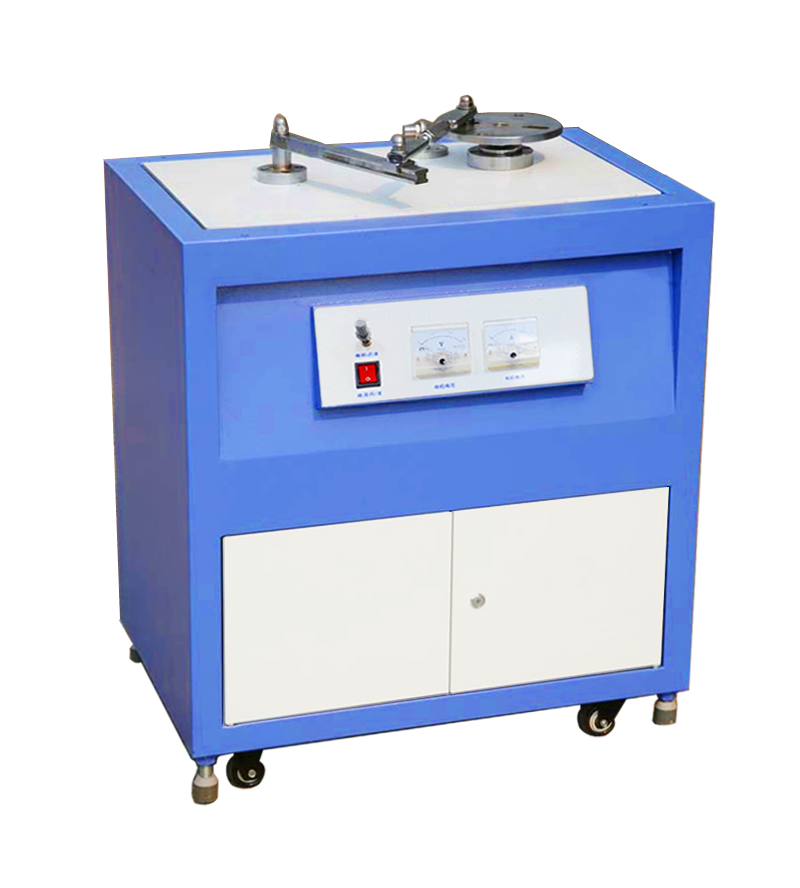

曲柄摇杆机构计算机设计仿真测试综合实验台
实验项目内容:
1. 改变机构构件的杆长和位置,进行摇杆运动规律的实测与仿真,了解速度波动的影响和机构的急回特性。
2. 进行机架振动的实测与仿真,了解激振力对机架振动的影响。
3. 通过多媒体软件进行曲柄摇杆机构的设计和连杆曲线的设计。
主要配置及技术参数:
◎曲柄长         40-60mm;     ◎ 连杆长         280-320mm;
◎滑块行程     0-160mm;       ◎ 摇杆长度     200-260mm;
◎光栅角位移传感器  2个    5V/1000P/转;
◎振动传感器 1个     横向灵敏度比≤5%;
◎电荷放大器 1个     精度≤2%(160Hz);
◎带减速器的直流电机   功率90W   调速范围:0~200r/min;
◎外形尺寸  680×480×720 mm;
◎ 质量  70 kg。




友情提示:
1、货品验收:阁下收货时请检查曲柄摇杆机构计算机设计仿真测试综合实验台的货品外观,核实曲柄摇杆机构计算机设计仿真测试综合实验台的数量及配件,拒收处于受损状态的曲柄摇杆机构计算机设计仿真测试综合实验台;
2、质保:顶邦将为阁下提供曲柄摇杆机构计算机设计仿真测试综合实验台产品说明书内的质保条件和质保期,在质保范围内提供对曲柄摇杆机构计算机设计仿真测试综合实验台的免费维修,超出条件承诺时提供对曲柄摇杆机构计算机设计仿真测试综合实验台的有偿维修;
3、退换货:阁下单方面原因导致的曲柄摇杆机构计算机设计仿真测试综合实验台选型错误或曲柄摇杆机构计算机设计仿真测试综合实验台购买数量错误,造成曲柄摇杆机构计算机设计仿真测试综合实验台的退换货要求,将不被接受;
4、货期:曲柄摇杆机构计算机设计仿真测试综合实验台的发货期为参考值,如您需要了解曲柄摇杆机构计算机设计仿真测试综合实验台的精确货期,请与顶邦的销售人员联系;
5、如阁下对曲柄摇杆机构计算机设计仿真测试综合实验台有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关曲柄摇杆机构计算机设计仿真测试综合实验台的咨询。
